天線分析器系列
| 選擇您的工具 量測 return loss 及調整天線以取得最低的 VSWR (Voltage Standing Wave Ratio) (VSWR) 往往是一件困難其耗時的工作. AEA掌上型天線分析系列產品可以澈底的簡化這項工作. AEA 提供了三種商用頻率的天線分析器供您選擇: 30-150 MHz 分析器,150-525MHz 分析器t, 及專使用於行動電話的 CellMate 分析器 (806-960 MHz). 使用上述的各款分析器, 只要簡單的從鍵盤上輸入目標頻率的範圍並接上天線. VSWR vs. 分佈在範圍頻率將會以圖型的方式顯示在 LCD 顯示器上, 而且 return loss 可即時的量測結果. 在經過幾個簡易的調整之後. 結果也將同時顯示在顯示器上了. |

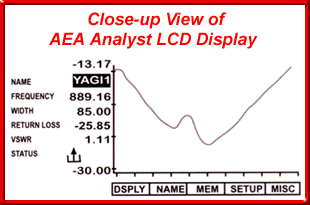

圖型介面 這三種款式的分析器的 LCD以圖形顯示您的天線的 VSWR vs. 從 1 比 10 在範圍中的頻率分佈情形 . 它自己產生的頻率快速的掃射所設定的頻率範圍並同是記錄所量測的結果, 快速的計算後以圖表呈現在您的眼前. 游標充許使用者經數字鍵盤輸入所需量測的頻率. 目錄指引 C1: 30-150, C2:150-525, 及 C3:CellMate 分析器的鍵盤包含了五個功能鍵充許使用者選擇各個操作的目錄. 並附有附一份使用手冊以供使用者操作的指引及困難排除 |
 |
 |
 |
| 寬廣的頻率範圍 AEA𠏋
C1:30-150, C2:150-525 and C3:CellMate (806-960 MHz)
分析器連續的覆蓋它的規格頻率. 它自己產生所需的無線電信號源 我們不需要額外的無線電發射機或信號產生器及計頻器; 所有的分析器均擁有自己的 RF 信號源供給 精密的量測 建立超過 30 dB 定向偶合器的指向性以精密量測天線的匹配. Return Loss AEA 天線分析器可以很容易的確認 return loss. 只要連接妳的天線啟動分析器,return loss 即立刻以 dB 值顯示, 然後即繪出 VSWR 曲線. 您也可以量測一條同軸電纜線的 return loss . 只要將電纜線依特定的頻率量測的結果劃分為 2 即可求得 Field Strength Measurements C3:CellMate 可讓妳確認行動電話的天線是否在完美的狀態 |
單一頻率量測 只需在分析器的鍵盤上輸入所要量測的頻率,
該頻率即會顯示在分析器的顯示器上,
所有可以使您的天線系統效能發揮到極限所需的資料在彈指間即得.
鍵盤可以讓使用者設定中心頻率, 頻率的範圍, 頻階及其它的參數 資料儲存 您可以將所量測的 15 個圖形儲存並且命名於分析器中以供日後參考比較, 或者將之經由傳輸線傳送到 PC 上存檔 警示音 分析器可以產生特定狀態的警示音. 這個警示音的高低會反應特定的量測結果. 如此在調整天線時, 您將可以從所發出的警示音的高低來判斷量測的結果, 而不用時時刻刻的盯著分析看 Computer Interface 我們另外有專用的軟體供需要配合 PC 工作的使用者.除了可以讓分析器的資料及圖形可以經由 RS-232 傳輸到 PC 存取之外, 也提供在 PC 上控制的能力 |
專用於
AEA 天線分析器
PlotCon 可讓您從電腦上控制所有分析器的功能.
PlotCon 提供主控的能力以加強您的分析器的功能特點
|
 |
| PlotCon 可以由軟碟或硬碟執行. COM Ports
可使用 1 到 4. LPT1 則用以列印圖形. PlotCon 附屬專用的 RS-232 連接線,在 DOS 3.1 以上的版本及Windows 下的 DOS 視窗均可執行. 當程式執行時, 您電腦上的鍵盤將被模擬成分析器上的按鍵用以遙控分析器 儲存你的 SWR 圖形以供日後比較. 經由一段長時間之後, 您可以發現您的天線性能的改變.
|
|
AEA 天線分析器的主要規格 |
|||
| C1: 30-150 分析器 | C2: 150-525 分析器 | C3: CellMate 分析器 | |
| 頻率量測範圍 (MHz) | 30-150 | 150-525 | 806-960 |
| 阻抗 | 50 ohms | 50 ohms | 50 ohms |
| SWR 量測範圍 | 1:1 至 65:1 | 1:1 至 65:1 | 1:1 至 10:1 |
| 回授損失 (Return Loss) 量測範圍 | -0.3 dB 至 -50 dB | -0.3 dB 至 -50 dB | -1.7 dB 至 -30 dB |
| 頻率最小間距 | 10 kHz | 10 kHz | 10 kHz |
| 序列通訊埠 | 19.2 kbaud, XON/XOFF handshake | ||
| 精確度 | 在 10:1 之下為 +/- 10% | ||
| 顯示器的解析度 | 0 至 1 MHz 每個點 (10 kHz 頻率間距) |
0 至 1 MHz 每個點 (10 kHz 頻率間距) |
0 至 2 MHz 每個點 (10 kHz 頻率間距) |
| 共振假象 (Harmonics 及 Spurious ) | >30 dB | >30 dB | >40 dB |
|
共通特點 |
|||
| 顯示更新時間 | 約 2 秒鐘/更新一次 | ||
| 省電模式 | 無任何操作 5 分鐘後進入此模式 | ||
| 電源需求 | 內部使用 8 個AA 鹼性電池, 或鋰電池, 或鎳鉻電池 | ||
| 外接直流電源 : 12-16 VDC | |||
| 外觀尺寸 | 4.3 x 8.5 x 2.25 inches (109 x 216 x 57 mm) | ||
| 重量 | 1 lb, 10 oz (0.74 kg) | ||
