平衡不平衡轉換器 (Balun) BALUN 是一種裝置, 它使平衡形式的天線 (例如: 偶極天線) 可用不平衡形式的饋線
(例如: 同軸電纜) 來供電, 反之亦然. 它的作用在於對稱與不對稱的電力饋送之間的相互轉換.
|
| 簡易的結構介紹, Balun 基本上是由高品質的高頻高壓線圈所組成, (等級視所設計的耐功率而定).
一般日製品的耐功率較小, 而美製品的耐功率則以 1,500 W 的法定最大功率設計. 所以所使用的材質規格會較高. Balun 最常用的規格為
1:1, 製造方式用的以 3 條濾波線圈纏繞於 Air Core 空氣芯上構成 (通常成本比較低), 有些則纏繞於鐡粉芯構成 (成本較高一點,
但通常可用的頻寬會做的比較寬), 有些是絕緣套筒變壓器原理構成 (成本最高, 效能最好). 細節我們再以別的網頁來探討.
1:1 的 Balun 廣泛使用於對稱的偶極天線,
4:1 的 Balun 適用於 200ohm 負載對 50ohm 的負載, 或是 300ohm 的負載對應 75ohm 的負載
6:1 的 Balun 適用於 300ohm 負載對 50ohm 的負載, 或是 450ohm 的負載對應 75ohm 的負載
9:1 的 Balun 適用於 450ohm 負載對 50ohm 的負載, 或是 675ohm 的負載對應 75ohm 的負載,
這麼高比值的 Balun 也常用於不對稱的 Long Wire 天線
12:1 的 Balun 適用於 600ohm 負載對 50ohm 的負載, 或是 900ohm 的負載對應 75ohm 的負載,
這麼高比值的 Balun 也常用於不對稱的 Long Wire 天線, 矩環型或是三角環型 (Delta) V-beam 天線.
* 不平衡對不平衡轉換器. UNUN 比較特殊, 將另外介紹. |
|
|
| 各款平衡不平衡器一覽表 |
BALUNCLICK BALUN固定架  |
| Hits 今天: 15 總計: 16648 |
 |
 參考評論| 評論這項產品| 產品 Q & A |
給 ZA-1A Bencher 的平衡不平衡器專用的桅桿固定套件, 適用於 2" 管
本項商品若為多件產品所組成的套裝組合商品, 則各項物件組裝之後即可出貨. 若其組件沒有庫存的情況下,
配合商品的物流寄送下, 接受訂單後, 一般預計 3 至 4 天內可出貨. 若組件或產品本身為原裝進口商品, 則適空運及廠商供貨情況,
可能需費時一至數個星期才能交貨. 若您訂購這項商品時, 我們將會進一步與您聯絡交期. 確定產品的確能如期交貨之前, 我們不會向您請款.
網路特價:
NT$294.00
(含 5% 營業稅)
>> 詳細規格
|

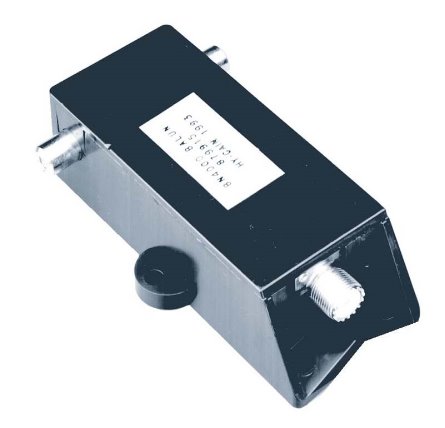

BN-4000D Dipole Balun, 1-54 MHz, 4kw  |
| Hits 今天: 9 總計: 21156 |
|
|
|
參考評論|評論這項產品|產品 Q & A |
使用大功率的朋友注意了, 這是一只美製耐入力高達 4000W 的 1:1 1.8 ~ 30 MHz 的平衡不平衡轉換器(Balun), 它可以讓您的天線受損的機會大幅的減少
現貨庫存中, 預計24小時內即可遞送
網路特價:
NT$4,200.00
(含 5% 營業稅)
>> 詳細規格
|
| BU-50 1.7-40MHz BALUN |
| Hits 今天: 12 總計: 17644 |
|
|
|
參考評論|評論這項產品|產品 Q & A |
日製 1.7 至 40Mhz 波段 Balun.
現貨庫存中, 預計24小時內即可遞送
網路特價:
NT$2,100.00
(含 5% 營業稅)
>> 詳細規格
|
| BU-55 3-75MHz BALUN |
| Hits 今天: 10 總計: 16395 |
|
|
|
參考評論|評論這項產品|產品 Q & A |
日製 3 ~ 75MHz 1:1 Balun
現貨庫存中, 預計24小時內即可遞送
網路特價:
NT$2,100.00
(含 5% 營業稅)
>> 詳細規格
|
MFJ-918 1.8-30MHz BALUN  |
| Hits 今天: 14 總計: 16413 |
|
|
|
參考評論|評論這項產品|產品 Q & A |
1.8-30MHz , 1500WPE 1:1 BALUM
現貨庫存中, 預計24小時內即可遞送
網路特價:
NT$1,680.00
(含 5% 營業稅)
>> 詳細規格
|

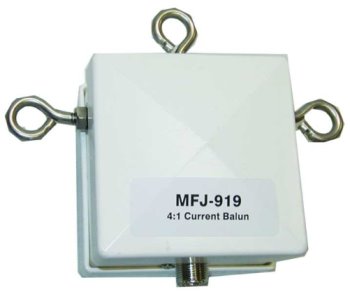

| MFJ-919 BALUN 4:1 CURRENT |
| Hits 今天: 10 總計: 16371 |
|
|
|
參考評論|評論這項產品|產品 Q & A |
美國 MFJ 產製 4:1 的 Balun 1500W 1.8 ~ 30 MHz Balun.
現貨庫存中, 預計24小時內即可遞送
網路特價:
NT$2,940.00
(含 5% 營業稅)
>> 詳細規格
|
| MFJ-9LW 1:9 Voltage BALUN Long Wire |
| Hits 今天: 11 總計: 10550 |
|
|
|
參考評論|評論這項產品|產品 Q & A |
單邊 不平衡型 Balun.
頻率為 1.8 至 50MHz. 適用匹配 450ohm 負債對 50ohm 或是 675ohm 對 75ohm 的 Long Wire 天線.
1500w SSB/PEP 200w CW
現貨庫存中, 預計24小時內即可遞送
網路特價:
NT$3,800.00
(含 5% 營業稅)
>> 詳細規格
|
| MFJ-9TX 1:9 Isolation TXFMR BALUN |
| Hits 今天: 13 總計: 10309 |
|
|
|
參考評論|評論這項產品|產品 Q & A |
雙邊 平衡型 Balun.
頻率為 1.8 至 50MHz. 適用匹配 450ohm 負債對 50ohm 或是 675ohm 對 75ohm 的 Dipole 偶極天線.
本項商品若為多件產品所組成的套裝組合商品, 則各項物件組裝之後即可出貨. 若其組件沒有庫存的情況下,
配合商品的物流寄送下, 接受訂單後, 一般預計 3 至 4 天內可出貨. 若組件或產品本身為原裝進口商品, 則適空運及廠商供貨情況,
可能需費時一至數個星期才能交貨. 若您訂購這項商品時, 我們將會進一步與您聯絡交期. 確定產品的確能如期交貨之前, 我們不會向您請款.
網路特價:
NT$2,625.00
(含 5% 營業稅)
>> 詳細規格
|
| 已停產的平衡不平衡器一覽表 |
| 下面 |
| ZA-1A - 平衡不平衡器 |
架設 HF 波段偶極天線用平衡不平衡器 1.8 至 30 MHz
未停產以前價格:
NT$1,890.00
>> 詳細規格
|
|
|
