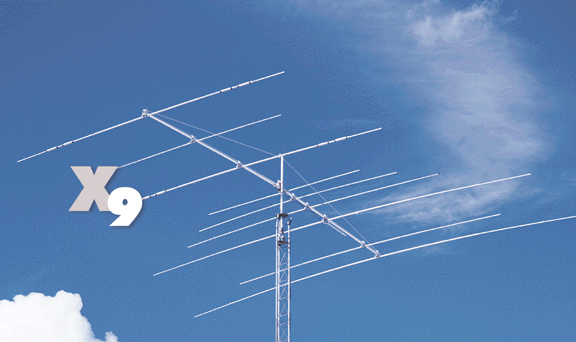

10, 15, 20 Meters - 9 單元 8.6M Boom
(可追加 2 單元 X940 40 M 組件)

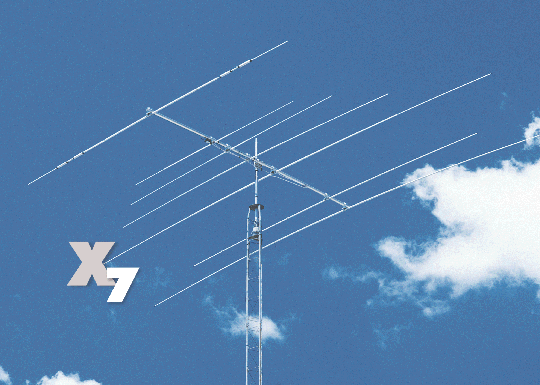

10, 15, 20 Meters - 7 單元5.5M Boom
(可追加一個單元 40 M X740 組件)
- 在最新式電高性能的電腦設計輔助系統對增益及幅射圖形最佳化的設計
- 超過 100+ MPH 的結構耐風速與長壽的設計
- 新的 4L Log 幅射單元得到更佳的 VSWR 頻寬
- 各單元最少的陷波元件設計,
使天線得到最好的功率輪出
- 插入式的各最佳間隔以得到跟 Mono-Band 一樣的高性能
- 可擴加 40 米波
最新的 X9 及 X7 三波段八木天線樹立了 20
世紀高性能業餘指向性天線的最新典範. Cushcraft
的產品研發部門的工程人員使用最新引進的電腦輔助系統技術,
精確的演算天線在設計上的電氣特性設計而發展了這幾款天線.
  超強硬的天線十字單元固定元件
每一個機械元件都是以耐風速達 100+ 英里以上為目標.
這個目標將遠超越 High-Gain 的天線標準.輻射器與反射器的陷波器使用了最新設計的
4L Log Cell 設計, 將可以輕易的承受超過法定的高功率.
而且產生了和單波段天線 monoband 高增益, 高耐入力, VSWR
頻段寬廣等完全一致的性能.
一般性的陷波器則只使用於電氣較小的導波器以以增加增益及改善輻射角度特性.
 光看這個圖片就知道它可是非常強固的
.
主要規格
|
X9 |
X7 |
| 波段 (Meters) |
10, 15, 20 |
10, 15, 20 |
| 單元數 |
9 |
7 |
| 最大增益 (dB) 20M |
13.0@14 degrees |
12.5@14 degrees |
| 無短縮 15M |
13.9 @ 12 degrees |
13.0 @ 12 deg |
| 10M |
14.0@ 15 degrees |
12.9@14 degrees |
| 最高前後比 (dB) |
30 |
30 |
| 相對各波段單元數 |
4 |
3 |
| 最低VSWR |
1.1:1 |
1.1:1 |
| VSWR 1.5:1 的頻寬範圍 (KHz) 20M |
350 |
600 |
| 15M |
450 |
750 |
| 10M |
1500 |
1700 |
| 最長的單元t, ft (m) |
36.5 (11.1) |
37.2 (11.3) |
| 迴轉半徑, ft (m) |
21.7 (6.6) |
20.0 (6.1) |
| Boom 長度, ft (m) |
28 (8.53) |
18 (5.49) |
| Boom 直徑, in (cm) |
2-1/2 (6.35) |
2-1/2 (6.35) |
| 最大允許架設主管尺寸, in (cm) |
2-1/2 (6.35) |
2-1/2 (6.35) |
| 最大耐風速l, mph (kph) |
>100 (>161) |
>100 (>161) |
| 最大受風面積, sq. ft. (sq. m) |
9.9 (.92) |
7.9 (.73) |
| 風阻系數 @ 80 mph, lb (kg) |
255 (116) |
202 (92) |
| 耐入力 (KW) |
2 |
2 |
| 重量, lb (kg) |
85 (38.5) |
60 (27.2) |
|
