Cushcraft 最新款 HF GP
|
 |
 |
本頁內容:

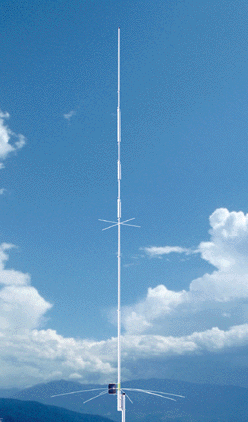

全新的 R7000 是一款 10, 12, 15, 17, 20, 30 及 40 米波段無需拉反射輔器 (就是我們一般說的"地網")的垂直型天線木 (GP), 但是它可以再擴充元件而擁有 80 米波段. 它繼承了原來 R5 以及 R7 所有良好的特性, 並且作了很多的改良. 有許多第一次架設它的無線電都表示;
- 這款天線的結構設計使它非常容易架設, 它的表面構造簡潔無比, 說明書上有許多很有幫助的圖解, 七個波段均無需特別的調整是最令人印象深刻的... 我真的非常喜歡這款天線的組裝結構, 所有的螺絲均採用不銹鋼材質, 而且 washers 也和螺絲一體, 不用煩惱組件會在組裝時掉落." WV0H"
- 我目睹我的 R7000 在超過 50 英哩速的風速中經歷數個小時的摧殘, 風速一度還達到 70 英哩... 而我的設備告訴我收訊的情況和平時一樣穩定, 我有一點驚訝; 經由 R7000 和西歐及西非地區使用 17米波段通信居然是如此的容易 (fromNorth Dakota) " WB0OAJ
主要的特點
7000 可以追加 R80 組件升級成 R7000+ , 這些組件包括所需的陷波器等元件以及幅射輔助器及拉線.
- 可靠性
新款的陷波器元件足以適應任何的天候條件.
- 易於安裝
在典型的頻帶內使用, 您無需在安裝後再做任何的調整. (註: 7MHz 通常會比台灣所規定的頻率高得多)
- 自動選擇頻段
頻段自 10米至 40 米自動選擇 (加上 R80 組件可至 40米)
- 外觀細長
細長的外觀最合適台灣人文地理環境, 您不用擔心鄰居的干預與架設地點太小的問題.
| Frequency, meters | 10,12,15,17,20,30,40 |
| Gain, | dBi 3 |
| Wavelength each band | Half-wave |
| VSWR | 1.2:1 typical |
| 2:1 bandwidth, KHz | 10m (1700),12m (100) |
| 15m (450),17m (100) | |
| 20m (250), 30m (100) | |
| 40m (150) | |
| Power Rating, Watts | 1500 |
| Radiation angle,deg. | 16 |
| Horizontal rad, deg | 360 |
| Height, ft(m) | 24 (7.3) |
| Mast size range, in(cm) | 1-3/4 to 2-1/8 (4.4-5.4) |
| Wind load, sq ft (sq m) | 2 (0.2) |
| Weight, lb, (kg) | 18 (8.2) |
低損失陷波器 (LOW LOSS HIGH Q TRAPS )
 |
|

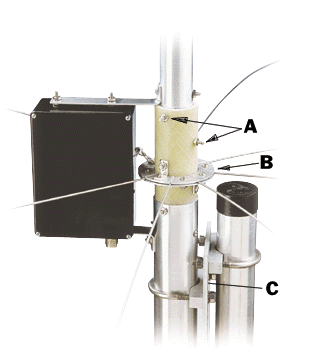

R7000 是以使用於最嚴酷得氣候考量而設計的. 它最前面的三段是雙層的合金管所構成的. 它的基座是使用非常堅固的材質製造的, 所使用的材料是不銹鋼和鋁合金
- A - 不惜工本使用最好的螺絲, 墊片和螺絲一體, 永不脫落, 也易於組裝
- B - 雙層陽極處理的夾具, 易於組裝反射器.
- C - 表面處理的十字夾具為不銹鋼和鋁合金材質.
