| ISM 天線與相關設備 |
潤泰提供的各種 ISM
(2.4GHz 波段 IEEE802.11b) 無線電區域網路專用天線規格與報價表
潤泰提供的各種
DCS (5 GHz 波段 IEEE802.11a) 無線電區域網路專用天線規格與報價表 |
 |
天線的性能對無線電波的傳播具有關鍵性的影響.
下表是以 11MB ISM (2.4GHz) 約 14 dBm ULA-168 低損失電纜線 6 公尺長時配置不同增益的天線於無阻礙的開放空間所換算的距離值.
影響電波傳送的因素除了環境之外, 也要考慮到電纜線材長度所造的損失與接頭的品質與數量所造成的插入損失. |
|
| 天線的增益對距離 度(KM)的影響: |
|
Gain (Receiver)
Gain (Sender)
|
18dBi |
14dBi |
8dBi |
6dBi |
5dBi |
|
18dBi |
5.5 |
4 |
1.5 |
1 |
0.6 |
|
14dBi |
2.5 |
2.5 |
1.5 |
0.8 |
0.6 |
|
8dBi |
1 |
1 |
1 |
0.8 |
0.6 |
|
6dBi |
0.8 |
0.8 |
0.8 |
0.8 |
0.6 |
|
5dBi |
0.8 |
0.6 |
0.6 |
0.6 |
0.5 |
|
| 您或許會在某些資料上找到號稱可以傳送 10 幾公里的資料, 這點我們採取保留的態度. 除非是在牺犠速率, 或是非常高的地點及另外安裝放大器的條件下, 才有這個可能. 目前我們能提供增益最高的天線是
24 dBi 的網格天線,
在調降速率為 2MB 時, 以 100mW 的功率, 曾經有 17 公里的成績. |
| 天線的形式 |
| 指向性天線 |

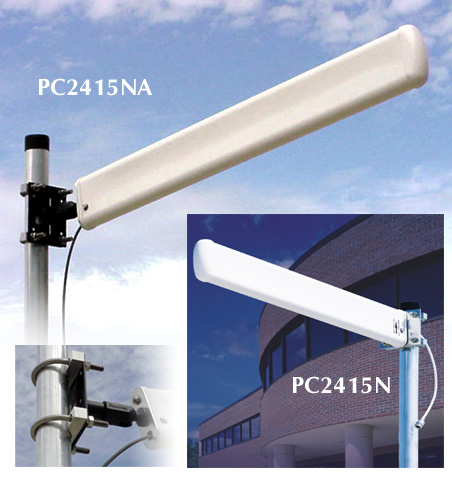

| 八木天線及盤狀天線具有很尖銳的指向性. 這種天線比較合適於兩個固定點之間的長程傳送. 它的性能集中於一個方向, 相對的比較不受來自於其它方向的干擾. |
   |
潤泰的指向性天線中, 增益最高的是 24dBi 的網格盤狀天線, 這種天線的網狀結構風阻比較小. 重量也較輕 指向性天線的增益越高, 幅射角度通常會更尖銳. 在 2MB 的無線電傳送, 兩支 18 dBi 的天線曾經有過 18 公里正常連線的成績 |
| 較寬角度的垂直偶極天線陣列, 寬角度的片狀天線 |
| 若需要通訊的方位是比較寬廣的情況之下, 可以選用幅射角度較寬廣的天線.
若在一個重要的據點中, 需要各個方向都具有最佳的頻寬時, 也可以使用四支 90 度角的天線來配置四台不同的頻道的 AP 來組成一個基站. 這種方式在行動電話的基本台最常用到.
平板天線的幅射特性很方便架設於牆面上, 因此它們的造型上會設計的比較美觀, 可以用於室內與室外. 而幅射面比較寬.
有些平板天線也設計成安裝在天花板上. 面對下, 以同時取得美觀與最佳的發射位置. |
   |
| 全向性天線 |
| 全向性天線是比較常用的形式, 大部份都是室外的用途, 但也有少數是專用於室內的. 通常是以安裝在天花板的輕鋼架上. 若您在面積很寬廣的室內中. 使用這種天線, 並配合於通訊的中間位置, 可以得到最佳的效果. 而且成本上也很低廉. |
| 樓層穿透專用的天線 |
| 一般而言, 吸頂的天線有些是裝在房間的天花板上, 這類天線對樓層間有較佳的穿透力. |
 具角度可調的天線 |
| 視通訊面積形狀所設計的特殊幅射目地的天線 |
 |
有針對各種通訊面積形狀所設計的天線. 例如, 長方形埸地配置的 雙方向幅射的天線, 或是為車用裝置天線而設計不同的特別幅射用天線 |
| 天線與無線電網路設備的連結 |
在網路卡上多使用 MMCX 接頭. AP 上面則有 BNC, SMA, N 形等接頭. 天線端則常見的為 TNC, N, SMA 等形式. Z-COM 的 AP 多使用 SMA RP 接頭, 或是由 AP 中的網卡連接的 MMCX RP, 馳元則使用 SMA 接頭. Intel 使用 BNC RP. 有任何連接的問題, 可以與我們聯絡, 我們可以為您訂製或打樣.
 |
網路卡與 AP上的接頭都很小, 要外接天線通常需要用到一種長數十公分, 兩端配置適當接頭的轉接線, N 型頭是高頻設備最主要的代表接頭, 也是 ISM 天線中最受推崇的接頭形式, 它耐高入力, 阻接準確, 結構也相當的強固. 十幾年來, 它使終是最主要的高頻接頭.
由於體積上的需求, MMCX 以及更精細的接頭現在則用在網路卡上及設備內部的連接. 往後還有一些沒見過的規格會出現在高頻市場上. |
您可以在潤泰的無線電網路產品網站找到各式各樣的轉接用線. 關於高頻接頭的一些規格, 與用語. 潤泰目前已經提供的專用連接線已經在整理中了. 為了方便您的詢問, 我們特別提供如下的資訊. 接頭還有一個稱呼; 連接器 (Connector). 通常會分為;
公頭 (Male), 公頭又稱為 Plug, 指螺牙在內側的接頭, 通常設備端使用這種接頭
母頭 (Famale),而母頭又稱為 Jack, 螺牙在外側的接頭, 天線, 或是放大器的輸出入端大多會使用這種接頭
另外還有對轉頭 (Reverse) 頭, 對轉頭等於是將標準的接頭中心公與母交換的變身頭, 最常使用於無線電網路設備中. 即 RP 與 RJ 頭.
接頭的角度基本上有兩種:
直頭 (Straight), 即 180 度頭,
90 度的頭 (R/A)
兩端都是接頭的叫轉換頭 (Adapter).
常用於無線電網路的基本連接用, 是由高等級的 RG-316
鐵弗龍細高頻同軸電纜線所製成的. 下面是一般常備的型式,
- MMCX (RP) 90 度 RG-316 30cm 對 NP 形 180 度頭
- MMCX (RP) 90 度 RG-316 30cm 對 NJ 形 180 度頭
- Z-COM X-300 網路卡, XI-1000 AP 內置網路卡等使用
MMCX (RP)
- MCX (RP) 90 度 RG-316 30cm 對 NJ 形 180 度頭
- MCX (RP) 90 度 RG-316 30cm 對 NP 形 90 度頭
- BNC (RP) 180 度 RG-316 30cm 對 NP 形 90 度頭
- SMA (RP) 90 度 RG-316 30cm 對 NJ 形 180 度頭
- SMA (P) 90 度 RG-316 30cm 對 NP 形 180 度頭
- TNC (RP) 180 度 RG-316 30cm 對 NP 形 180 度頭
|
|
 |
|
