無線區域網路是什麼 ?在各行業之應用
無線電區域網路並不是 Blue Tooth
一樣是 WireLess , ISM 可不是 Blue Tooth "藍芽" 喔. 在某一些蠻知名網站將 Wireless Lan 稱之為 "藍芽" 讓我們解釋了半天. 是不是行家, 看這裡就知道了. 有關於 Blue Tooth 的資訊, 請參考 Blue Tooth 的官方網站.
無線區域網路 WLAN (Wireless Local Area Network) 是電腦小型化，個人行動化，SOHO 化的自然趨勢和需求，隨著公告的 IEEE802.11b 標準，使用在免申請使用的工業科學醫療頻段
ISM Band 2.4GHz ，以其擺脫線纜束縛，安裝快速，機動性高，安全保密，覆蓋範圍廣，可穿隔間，在原來有線區域網路 LAN作延伸，或完全取代。
| 無線區域網路的的幾種架構
|
| Ad-Hoc 點對點 (Peer 2 Peer) 模式 |
Ad-Hoc 是一種純粹無線電的區域網路模式.
|
Ad-Hoc 環境中的每台 PC 間都安裝了 802.11b 一類的無線電網路卡. 全部經由無線電來連結網路. 網路中若有網路型印表機, 網路型攝影機, 及其它內建網路卡的儀器或是投影機也可以經由 "無線電網路轉換器" (Adapter) 來連結到網路 - 這對於有些無法增加插槽或是尚無專用無線電網路卡的驅動程式的特殊平台, 是個解決方案. |
| Ad-Hoc 為網路卡直接連接的方式, 效率雖然較高. 但在一般的無線電網路架構上其實很少見, 因為大多數的家用或辦公室的網路環境現在都少不了網際網路上的需求, 有線與無線的網路相互連接已經是一種必要性了.
有一種情況, 假如您的工作需要到處發表簡報, 帶著 NoteBood 及小形投影機, 在現場使用無線電網路以 Ad-Hoc 將 NoteBook 與投影機連結使用將會是非常具有機動性的. 現在許多新款的投影機均有內建網路卡, 並且可以搭配無線電網卡使用. 支援 Ad-Hoc P 2 P 與 Infrastructure 經由 AP 連接的工作模式. |
 無線電網路卡及轉換器的種類, 距離考量, 界面型式, 及使用上的細節. |

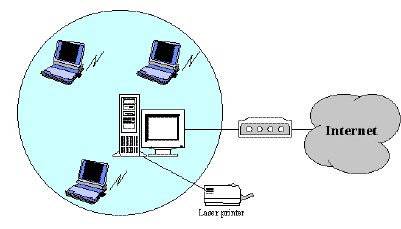

| Ad-Hoc 連接網際網路另一種架構 |
| 讓無線電區域網路中連接網際網路的 PC 上執行 Proxy Server, GateWay, Soft NAT 一類的代理程式, 是可以讓其它的成員分享網際網路資源.
不過, 若若目地是共享所連接的 ADSL 路由器的資源, 還有更省事的解決方案.
試試我們的 Station 轉接方案 |
 |
| 由圖中可以瞭解, 中間的 PC 若關閉, 共享的環境也就終止了. 大致上, 在現今的各種網路架構中, 分享印表機與檔案不會有什麼技術上的問題. 但是要用上面的架構來連接網際網路達成共享, 就必需對網路架設上有相當認識者才能達成. |
| Ad-Hoc 與 Internet Shring 上面的應用程式及環境考量 連接到網路的方法很多, 專線連接 (二芯, 四芯專線, T1, T3). 而透過數據機撥號是一般用戶最古老的方法, 而且現在還有許多的用戶使用撥接來上網 Cable Modem 及 xDSL 是現在各 ISP 最競爭的上網產品. 大家都知道, 它有固接式的P, 及使用 PPPoE 的浮動 IP 撥號方式.
不管以上的那一種方法, 在上圖的架構下, 連線的擔任資源分享的主機必需額外安裝 IP 共享的應用程式以軟體來達成如 DHCP, 或 NAT, Router 等功能. |

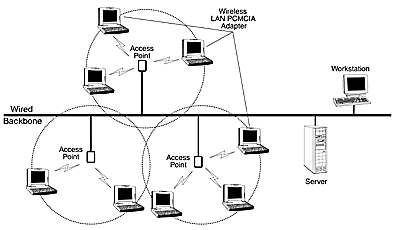

| 共用模式 (Infrastructure) - WireLess Access Point |
| 無線電網路 AP 的種類, 距離考量及使用上的細節. |
| 簡言而之, 裝置無線電網路卡的各個電腦經由連接到乙太網路的一台或多台的 AP 來與有線網路連接. |
 |
經由 Access Point (AP ) 將無線電網路橋接到乙太網路中, 使網路中的資源得以整合分享.
在整個網路中安置多台的 AP 或是彈性安排 AP 裝置的位置, 擴展無線電網路通訊距離的解決方案之一. |

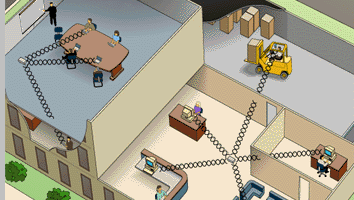

| 塵用上的例子: 餐飲及零售
餐飲服務業可使用無線區域網路產品 (例如裝置無線網路卡的 PDA)，直接從餐桌即可輸入並傳送客人點菜內容至廚房、櫃台。零售商促銷時，可使用無線區域網路產品設置臨時收銀櫃台。
教育
學術機構中，無線區域網路產品使手提式電腦使用者也能輕易地連結上大學的網路，進行小組討論、發電子郵件及上網路瀏覽。
倉庫
倉庫裏，手提式及推高機上的終端機, 或是 PDA，多裝附條碼讀取機及無線區域網路產品，以便了解貨品的位置。無線區域網路產品有助於存貨追蹤及管理，可降低人工清點存貨的成本。 |
| 廣大範圍通訊的主要解決方法 |
| ISM 專用的各種外接天線 |
 |
若無線電區域網路有通連到室外的需要, 可以配合特殊形式的高增益天線用以長程擴展通訊距離.
目前潤泰有超過 50 種 ISM 專用的天線現貨可配合您的架構環境. 這些天線形式很多: 指向性的八木天線
或是盤狀天線,

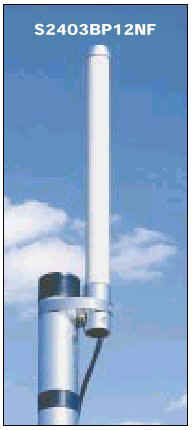

較寬角度的垂直偶極天線陣列,
寬角度的片狀天線, 全向性天線,
及各種依建物內部面積分佈環境而選用的各種幅射形式天線或是
穿透樓層專用的天線. 使用放大器在現行的法律是不允許的, 但這的確也是一個被廣泛使用方法, 在市場上的放大器有 1W, 0.5 W 等規格存在. |
| 一台 AP 使用二分或是四分配器來同時連接多組天線, 這樣的搭配也可以取得廣大的通訊範圍的方式, 不過需要較高成本的施工與環境調查及測試. 外接天線到網路卡或是 AP, 必需考慮的是電纜線的長度與接頭間的轉換. 目前前用於 ISM 無線電網路上的接頭形式相當的多. 選用時必需特別注意 |
| 常用於無線電網路的接頭形式: |
在網路卡上多使用 MMCX 接頭. AP 上面則有 BNC, SMA, N 形等接頭. 天線端則常見的為 TNC, N, SMA 等形式.
 |
網路卡與 AP上的接頭都很小, 要外接天線通常需要用到一種長數十公分, 兩端配置適當接頭的轉接線, N 型頭是高頻設備最主要的代表接頭, 也是 ISM 天線中最受推崇的接頭形式, 它耐高入力, 阻接準確, 結構也相當的強固. 十幾年來, 它使終是最主要的高頻接頭.
由於體積上的需求, MMCX 以及更精細的接頭現在則用在網路卡上及設備內部的連接. 往後還有一些沒見過的規格會出現在高頻市場上. |
您可以在潤泰的無線電網路產品網站找到各式各樣的轉接用線. 關於高頻接頭的一些規格, 與用語. 潤泰目前已經提供的專用連接線已經在整理中了. 為了方便您的詢問, 我們特別提供如下的資訊. 接頭還有一個稱呼; 連接器 (Connector). 通常會分為;
公頭 (Male), 公頭又稱為 Plug, 指螺牙在內側的接頭
母頭 (Famale),而母頭又稱為 Jack, 螺牙在外側的接頭 另外還有對轉頭 (Reverse) 頭, 對轉頭等於是將標準的接頭中心公與母交換的變身頭, 最常使用於無線電網路設備中. 即 RP 與 RJ 頭.
接頭的角度基本上有兩種:
直頭 (Straight), 即 180 度頭,
90 度的頭 (R/A)
兩端都是接頭的叫轉換頭 (Adapter).
常用於無線電網路
設備的基本連接用同軸線, 是由高等級的 RG-316 鐵弗龍鍍銀細纜線所製成的. 這種同軸線適用於 3GHz 以內的頻率. 常用的連結線列表如下; |
|
|
| 還有...... |
| 現在的 AP 除了上面所提供的功能只外, 有些則整合了如 Inter Building, Repeter, Route, Hub, DHCP, NAT, 等等網管功能. |

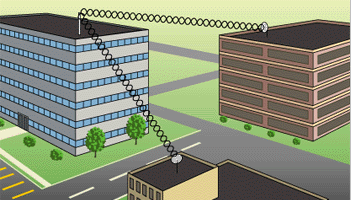

| InterBuilding 跨網連接
大樓之間
建構網路的連結，在傳統上，您可以直接使用任何種類的電纜去連接兩個網路．若距離在一公里內直接連接或許是可行的，但是室外的纜線架設成本通常極高而且很費時，又易遭受破壞．若距離超過一公里時，還有一個方法，就是從電信申裝專線，每月付線路及網路費用，忍受通訊協定的限制（例如只能使用 TCP/IP
) 忍受幾十 K 的速率和線路網路租費成本．在這種情況下，您應考慮使用無線電的方式．而且它更安全．
|
 |
具有 InterBuilding 功能的 AP 可以讓 AP 扮演兩個網路之間的橋接器. 讓兩棟大樓的網路互連. 有許多 ISP 業者目前採用這種方式來取得網際網路的專線, 輕易的取得遠超過 T1 的頻寬. |
| Repeater - 中繼站 |
| 當通訊中途被建築物所阻礙時, 並不是改善天線的效益就可以解決的. 有時必需迂迴前進. Repeater 不但可以解決訊需要號轉折時的應用, 也可以延伸通訊的距離.
市場上販售的 AP 並不是都具有 Repeater 的功能喔. 因此不能光在價格上比較. 您可以參考一下各種 AP 的功能與價格. 無線電網路 AP 的種類, 距離考量及使用上的細節. |
|
